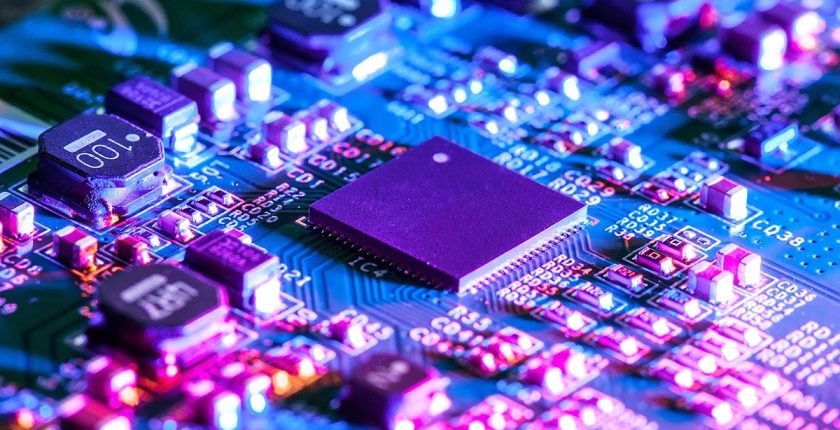

Analog Devre Nedir?

Analog devreler, elektrik mühendisliği ve elektronik alanında önemli bir yer tutan devre türlerindendir. Analog devreler, sürekli değişen sinyalleri işleyebilen, genellikle doğrusal ve kesintisiz bir yapıya sahip devrelerdir.
Bu devreler, sinyal işleme, amplifikasyon, filtreleme, ses ve görüntü işleme gibi çok geniş bir uygulama yelpazesinde kullanılır. Dijital devrelerden farklı olarak, analog devrelerde sinyaller, zaman içinde sürekli değişebilir ve bu sürekli değişim, devrelerin doğrusal ve sürekli bir şekilde yanıt vermesini sağlar.

Analog Devrelerin Temel Tanımı
Analog devreler, elektriksel sinyalleri işleyebilen devrelerdir ve bu sinyaller, zaman içinde sürekli olarak değişebilir. Analog sinyaller genellikle voltaj veya akım gibi elektriksel büyüklüklerle temsil edilir. Bu devreler, bir sinyalin genlik, frekans veya faz gibi parametrelerini değiştirebilir. Analog devreler, devre elemanlarının birbirleriyle etkileşim içerisinde çalıştığı ve sürekli veri akışının olduğu sistemlerdir.
Örneğin, bir ses sinyali bir mikrofon tarafından dijital bir sinyale dönüştürülmeden önce, analog bir şekilde işlenir. Bu işlem sırasında sinyal, genellikle elektriksel bileşenlerle işlenir ve çoğu zaman sinyal gücünü artırmak, filtrelemek veya dönüştürmek için kullanılır.
Analog Devrelerin Çalışma Prensibi
Analog devreler, elektriksel sinyalleri işlerken, genellikle aşağıdaki prensiplere dayanır:

1. Doğrusal Özellikler: Analog devreler, doğrusal elemanlar kullanılarak tasarlanır. Bu, devredeki bir elemanın çıkışının, girişine orantılı olduğu anlamına gelir. Bu özellik, devrenin verimli ve kontrollü bir şekilde çalışmasını sağlar.
2. Kesintisiz Zaman ve Sinyal: Analog devrelerde, giriş ve çıkış sinyalleri sürekli olarak değişir. Bu, sinyalin bir kesinti olmadan akmaya devam ettiği anlamına gelir. Bu özellik, dijital sinyallerin aksine, zamanla kesintisiz olarak değişebilen bir veri akışı sağlar.
3. Sinyal Yükseltme ve Filtreleme: Analog devreler, sinyalleri yükseltebilir veya filtreleyebilir. Örneğin, bir mikrofon sinyali zayıf olabilir ve bir amplifikatör ile güçlendirilebilir. Ayrıca, istenmeyen frekansları engellemek için filtreleme yapılabilir.

Analog Devre Bileşenleri
Analog devrelerin temel yapı taşları, çeşitli pasif ve aktif bileşenlerden oluşur. Bu bileşenler, devrenin işlevini yerine getirebilmesi için belirli görevler üstlenir. İşte bu bileşenlerden bazıları:

Chlamydophila Pneumoniae Nedir?

×

1. Direnç (R): Direnç, elektrik akımına karşı gösterilen zorluktur. Analog devrelerde, akımın şiddetini sınırlamak ve voltaj düşüşü yaratmak için kullanılır. Dirençler, Ohm Kanunu’na göre çalışır ve devredeki akımın kontrolünü sağlar.
2. Kapasitör (C): Kapasitörler, elektrik yükünü depolayan bileşenlerdir. Bu bileşenler, analog devrelerde enerjiyi depolamak, filtrelemek ve zamanlama işlevlerini yerine getirmek için kullanılır. Kapasitörler genellikle AC sinyallerini geçiren, DC sinyallerini engelleyen devrelerde kullanılır.
3. İndüktör (L): İndüktörler, manyetik alan oluşturabilen bileşenlerdir ve özellikle frekans filtreleme, sinyal dönüştürme gibi işlevlerde kullanılır. İndüktörler, akımın değişimine karşı direnç gösterir ve bu özellikleriyle analog devrelerde önemli bir rol oynar.
4. Transistör (Q): Transistörler, elektriksel sinyalleri amplifiye etmek için kullanılan aktif bileşenlerdir. Analog devrelerde, transistörler genellikle amplifikatör, anahtar veya osilatör olarak kullanılır.
5. Op-Amp (Operasyonel Amplifikatör): Op-amp, analog devrelerde yaygın olarak kullanılan ve çok çeşitli uygulamalara hizmet eden bir bileşendir. Yüksek kazançlı bir amplifikatör olarak çalışır ve sinyalleri güçlendirir. Op-amp’ler, filtreleme, yükseltme, entegrasyon ve diferansiyasyon gibi işlemler için kullanılır.
6. Diyot: Diyotlar, elektrik akımını yalnızca tek yönde geçirebilen bileşenlerdir. Analog devrelerde, akımın yönünü kontrol etmek, doğrultma yapmak ve sinyal işlemek için kullanılır.

Analog Devre Tasarımı
Analog devre tasarımı, belirli bir işlevi yerine getirecek bir devre oluşturmak için kullanılan tekniklerin ve hesaplamaların toplamıdır. Bu süreç, devrenin işlevine, kullanılan bileşenlerin özelliklerine ve devrenin ihtiyaç duyduğu güce göre değişir.
• Sinyal Yükseltme (Amplifikasyon): Analog devrelerin en yaygın işlevlerinden biri, bir sinyalin genliğini artırmaktır. Bu işlem, amplifikatörler kullanılarak yapılır. Bir amplifikatör, küçük bir giriş sinyalini alır ve çıkışında daha büyük bir sinyal üretir. Amplifikasyon, ses sistemlerinden radyo alıcılarına kadar birçok uygulama alanında önemlidir.
• Filtreleme: Analog devreler, belirli bir frekans aralığında çalışan sinyalleri seçip diğerlerini engellemek için filtreler kullanır. Bu işlem, genellikle ses işleme, görüntü işleme ve iletişim sistemlerinde kullanılır. Filtreleme işlemi, düşük geçiş, yüksek geçiş, band geçiş ve band durdurma gibi farklı türlerde olabilir.
• Sinyal İşleme ve Modülasyon: Analog devrelerde, sinyallerin işlenmesi ve modülasyonu da önemli bir işlemdir. Bu işlemler, taşıyıcı sinyallerin genlik, frekans veya faz gibi parametrelerini değiştirmeyi içerir. Bu tür işlemler, özellikle iletişim sistemlerinde yaygın olarak kullanılır.
Analog Devrelerin Uygulama Alanları
Analog devrelerin kullanıldığı pek çok farklı alan bulunmaktadır. Bu devreler, hayatımızın her alanında yer alır ve farklı amaçlarla kullanılırlar. İşte bazı yaygın uygulama alanları:

1. Ses Sistemi ve Ses Yükseltme
   Analog devreler, ses sistemlerinde yaygın olarak kullanılır. Mikrofonlar, hoparlörler, amplifikatörler ve diğer ses bileşenleri, analog devreler kullanılarak bağlanır. Örneğin, bir müzik çalar veya mikser, ses sinyalini alır, güçlendirir ve çıkışa ileterek sesin duyulmasını sağlar.
2. Radyo ve Televizyon
   Radyo ve televizyon yayınlarının alıcı ve verici cihazları, analog devreler kullanarak sinyalleri işler. Radyo frekansı sinyalleri, analog devreler ile modüle edilir ve alıcılar tarafından de-modüle edilerek ses ve görüntü haline getirilir.
3. Medikal Cihazlar
   Analog devreler, medikal cihazlarda da yaygın olarak kullanılır. Özellikle biyosinyal işleme, kalp atış hızı ölçümü, vücut sıcaklığı izleme gibi uygulamalarda analog devreler önemli bir rol oynar.
4. Görüntü İşleme
   Görüntü işleme cihazlarında, analog devreler video sinyallerini işlemek ve görüntü kalitesini iyileştirmek için kullanılır. Özellikle televizyon ve kamera teknolojilerinde, görüntü sinyalleri analog devreler ile güçlendirilir ve işlenir.
5. İletişim Sistemleri
   İletişim sistemlerinde, analog devreler sinyalleri modüle etmek, iletmek ve alıcıya doğru şekilde iletmek için kullanılır. Özellikle eski telefon hatlarında ve analog telefon sistemlerinde bu devreler aktif rol oynar.

Analog ve Dijital Devreler Arasındaki Farklar
Analog devreler ve dijital devreler arasındaki en büyük fark, sinyallerin işleniş şeklidir. Analog devrelerde sinyaller sürekli bir şekilde değişir ve doğrusal bir yanıt verirken, dijital devrelerde sinyaller genellikle “1” ve “0” gibi ikili bir formda işlenir. Analog devreler, sürekli veri akışını işlemek için kullanılırken, dijital devreler sayısal verileri işler.

Dijital devrelerin avantajı, genellikle daha dayanıklı ve gürültüye karşı daha dirençli olmalarıdır. Ancak analog devreler, daha hassas ve sürekli sinyal işleme gerektiren uygulamalarda daha etkili olabilir.

Yazar: BEKİR BULUT
