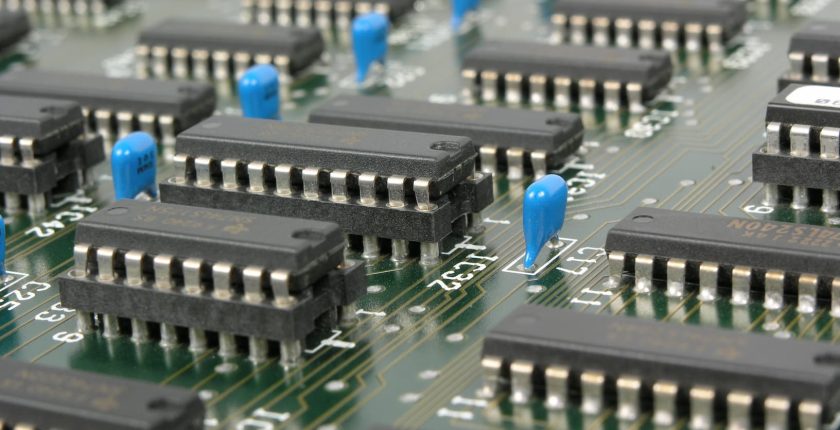

Elektronik Devre Nedir?

Elektronik devreler, elektrik enerjisinin belirli bir şekilde kontrol edilmesini, yönlendirilmesini ve işlenmesini sağlayan yapılar olup, birçok teknolojik cihazın temelini oluşturur. Elektronik devreler, genellikle direnç, kondansatör, diyot, transistör, entegre devreler ve diğer bileşenlerden oluşur.
Bu devreler, sinyallerin işlenmesi, güç yönetimi, sinyal amplifikasyonu gibi çeşitli görevleri yerine getirirler. Elektronik devreler, günlük hayatta kullandığımız birçok cihazda yer almakta olup, modern teknolojinin temelini oluşturan unsurlardır.

Elektronik Devrelerin Temel Bileşenleri
Elektronik devrelerin yapı taşları, devredeki farklı bileşenlerdir. Her bileşenin kendine özgü bir işlevi vardır ve bu bileşenler bir arada çalışarak belirli bir işlevi yerine getirirler. Temel bileşenler şunlardır:
• Dirençler (Resistor): Elektrik akımını sınırlayan elemanlardır. Devrede akımın kontrol edilmesini sağlarlar. Dirençler, elektrik enerjisinin ısıya dönüşmesini sağlayarak devredeki akımın şiddetini azaltırlar.
• Kondansatörler (Capacitor): Elektrik yükü depolayan bileşenlerdir. Bir devredeki gerilimi geçici olarak depolayarak, gerekli olduğu durumlarda bu yükü serbest bırakırlar. Kondansatörler, devrelerde sinyalleri filtrelemek veya voltajın sabit tutulmasını sağlamak amacıyla kullanılır.
• Diyotlar (Diode): Elektrik akımının sadece bir yönde geçmesine izin veren bileşenlerdir. Diyotlar, doğru akımın (DC) yönünü kontrol etmek ve aşırı gerilimleri engellemek için kullanılır. Aynı zamanda LED (Işık Yayan Diyot) gibi ışık üreten elemanlar da diyotlar arasında yer alır.
• Transistörler (Transistor): Elektrik akımını amplifiye etmek veya anahtarlamak için kullanılan bileşenlerdir. Transistörler, devrede akım veya gerilimi kontrol etmek amacıyla kullanılır ve modern elektronik devrelerde temel bir bileşen olarak yer alır.
• Entegre Devreler (IC – Integrated Circuit): Birçok elektriksel bileşeni bir arada barındıran küçük bir çiptir. Entegre devreler, karmaşık işlemleri tek bir paket içinde gerçekleştirme yeteneği sağlar, bu da elektronik cihazların küçülmesini ve daha verimli olmasını mümkün kılar.

Elektronik Devrelerin Çalışma Prensibi
Elektronik devrelerin çalışma prensibi, elektrik akımının devre elemanları arasındaki etkileşimlere dayanır. Devredeki her bileşen, elektrik akımının belirli bir şekilde yönlendirilmesi, değiştirilmesi veya kontrol edilmesi için belirli bir işlevi yerine getirir. Örneğin, bir kondansatör, enerjiyi depolayarak sabit bir voltaj seviyesinin korunmasına yardımcı olurken, bir direnç, akımın geçişini sınırlayarak gerilim düşüşlerine yol açar.
Devrelerin doğru çalışabilmesi için, bileşenlerin birbirleriyle uyum içinde çalışması gerekir. Bu uyum, bileşenlerin doğru şekilde bağlanmasıyla sağlanır. Elektronik devre tasarımı, bu bileşenlerin doğru şekilde yerleştirilmesi ve birbirleriyle olan ilişkilerinin doğru şekilde belirlenmesi ile yapılır. Bu tasarımlar, genellikle şematik diyagramlar şeklinde gösterilir.

Albrecht Dürer’in Bazı Önemli Eserleri

×

Elektronik Devrelerin Türleri
Elektronik devreler, işlevlerine ve kullanım alanlarına göre farklı türlere ayrılabilir. İşte bunlardan bazıları:
• Analog Devreler: Analog devreler, sürekli bir sinyali işler. Bu devreler, genellikle ses, video ve diğer analog sinyalleri işlemek için kullanılır. Bu tür devreler, sinyalleri amplifiye etme, filtreleme veya modülasyon gibi işlemler için uygundur.
• Dijital Devreler: Dijital devreler, yalnızca iki farklı durumu (açık veya kapalı, 1 veya 0) kabul eden devrelerdir. Bu devreler, sayısal verileri işlemek ve sayısal hesaplamalar yapmak için kullanılır. Dijital devreler, bilgisayarlar, mikroişlemciler ve dijital sinyal işleme gibi uygulamalarda yaygın olarak kullanılır.
• Karışık Devreler (Mixed-Signal Circuits): Karışık devreler, hem analog hem de dijital sinyalleri işleyebilen devrelerdir. Bu tür devreler, genellikle analog sinyali dijitale dönüştürme veya dijital sinyali analog hale getirme gibi işlemleri gerçekleştiren uygulamalarda kullanılır.
• Güç Devreleri: Güç devreleri, elektrik enerjisini verimli bir şekilde taşıyan ve dağıtan devrelerdir. Bu devreler, elektriksel enerjiyi bir kaynaktan alıp belirli bir yük üzerine ileten ve kontrol eden devrelerdir. Güç devreleri, genellikle enerji sistemlerinde ve endüstriyel uygulamalarda kullanılır.
• Osilatör Devreleri: Osilatör devreleri, düzenli aralıklarla elektriksel sinyaller üreten devrelerdir. Bu sinyaller, genellikle zamanlama, frekans kontrolü ve iletişim uygulamalarında kullanılır. Osilatörler, bilgisayarlar, telefonlar ve diğer cihazlarda kullanılan saat sinyallerini üretir.

Elektronik Devrelerin Tasarımı
Elektronik devre tasarımı, bir devrenin ihtiyaçlarını karşılayacak şekilde bileşenlerin seçilmesi ve yerleştirilmesi sürecidir. Tasarım aşamasında dikkat edilmesi gereken bazı temel faktörler şunlardır:

1. Bileşen Seçimi: Devre tasarımında kullanılan bileşenler, devrenin amacına ve işlevine uygun olmalıdır. Doğru bileşenlerin seçilmesi, devrenin verimli çalışmasını sağlar ve olası arızaları önler.
2. Devre Şeması: Devre tasarımının ilk adımı, devrenin şematik diyagramının oluşturulmasıdır. Bu diyagram, devredeki her bileşenin nasıl bağlandığını ve etkileştiğini gösterir. Şematik diyagram, devrenin işlevini anlamak ve düzenlemek için önemlidir.
3. Simülasyon: Devre tasarımının doğruluğunu test etmek için bilgisayar simülasyonları kullanılır. Bu simülasyonlar, devrenin işleyişini sanal ortamda test etmeye yardımcı olur, böylece tasarım hataları erken aşamada tespit edilebilir.
4. PCB Tasarımı: Devre şeması hazırlandıktan sonra, devrenin baskı devre kartı (PCB) tasarımı yapılır. PCB, bileşenlerin fiziksel olarak yerleştirildiği ve birbirine bağlandığı bir karttır. PCB tasarımı, devrenin montajı için gereklidir.
5. Test ve Hata Ayıklama: Son olarak, tasarlanan devre gerçek dünyada test edilir. Bu aşama, devrenin düzgün çalışıp çalışmadığını ve tasarımda herhangi bir hata olup olmadığını belirler. Gerekli düzeltmeler yapıldıktan sonra devre, nihai kullanıma sunulabilir.

Elektronik Devrelerin Uygulama Alanları
Elektronik devreler, günümüzün modern dünyasında geniş bir uygulama yelpazesinde kullanılır. İşte bazı ana uygulama alanları:
• Bilgisayar ve İletişim Teknolojileri: Elektronik devreler, bilgisayarların temel yapı taşlarını oluşturur. İşlemciler, bellekler, ekranlar ve iletişim cihazları gibi bileşenler, elektronik devreler aracılığıyla çalışır.
• Tüketici Elektroniği: Televizyonlar, akıllı telefonlar, ses sistemleri ve diğer tüketici elektroniği ürünleri, elektronik devreler sayesinde çalışır. Bu ürünlerin her biri, kullanıcı dostu özellikleri sağlamak için karmaşık elektronik devrelere dayanır.
• Sağlık Teknolojileri: Elektronik devreler, medikal cihazlar ve sağlık izleme sistemlerinde kullanılır. EKG, EEG, ultrason cihazları ve hasta izleme sistemleri, elektronik devrelerle çalışarak doğru tanı ve tedavi süreçlerini destekler.
• Otomotiv Endüstrisi: Elektronik devreler, modern otomobillerin birçok sisteminde kullanılır. Motor kontrol üniteleri, fren sistemleri, ışıklar ve diğer otomotiv bileşenleri, elektronik devrelerin yönetimiyle çalışır.

Elektronik Devrelerin Farklı Türleri ve Yeni Teknolojiler
Elektronik devreler, hızlı bir şekilde gelişen teknolojiyle birlikte sürekli evrim geçiriyor. Yeni malzemeler, üretim teknikleri ve inovasyonlar, elektronik devrelerin daha küçük, daha güçlü ve daha çevre dostu hale gelmesini sağlıyor. İşte, gelecekte elektronik devrelerin nasıl şekilleneceğine dair bazı öngörüler:
• Nano Teknoloji ve Mikro Devreler: Nanoteknolojinin ilerlemesi, devrelerin boyutlarını önemli ölçüde küçültmeye olanak tanıyacak. Nano boyutta entegre devreler, daha küçük ve daha verimli cihazların üretilmesini sağlayacak. Bu teknolojinin gelişmesiyle, cihazlar daha hızlı çalışacak ve daha az enerji tüketecek.
• Esnek Elektronik Devreler: Esnek elektronik devreler, gelecekteki cihazların daha hafif ve taşınabilir olmasını sağlayacak. Bu devreler, özellikle giyilebilir teknoloji, sağlık izleme cihazları ve esnek ekranlar gibi alanlarda büyük bir potansiyele sahip. Esnek devreler, katlanabilir ekranlar ve bükülebilir cihazlar için temel bileşenler haline gelecek.
• Kuantum Elektroniği ve Devreler: Kuantum bilgisayarları ve kuantum elektronik devreleri, gelecekte bilgi işleme hızını ve kapasitesini devrimsel bir şekilde artırabilir. Kuantum devreler, geleneksel devrelerden çok daha hızlı ve güçlü işlemler gerçekleştirebilecek. Bu, özellikle karmaşık hesaplamalar ve veri analizi gerektiren alanlarda büyük bir yenilik sağlayacak.
• Biyomühendislik ve Elektronik Devreler: Elektronik devreler, biyoteknoloji ve biyomühendislik alanlarında da önemli bir rol oynamaktadır. Genetik mühendislik, hücre biyolojisi ve biyolojik sistemlerin elektronik devrelerle entegrasyonu, biyolojik cihazların tasarımını mümkün kılacaktır. Örneğin, biyosensörler ve implantlar, vücut içindeki kimyasal süreçleri izlemek için elektronik devreler kullanabilir.
• Enerji Verimliliği ve Sürdürülebilir Elektronik Devreler: Günümüzde çevresel sürdürülebilirlik önemli bir konu haline gelmiştir. Elektronik devrelerin geleceği, daha az enerji tüketen ve çevre dostu malzemelerle üretilen devrelerin tasarlanmasıyla şekillenecek. Bu, özellikle güneş enerjisi, rüzgar enerjisi ve diğer yenilenebilir enerji kaynaklarıyla çalışan cihazlarda geçerli olacaktır.
• Yapay Zeka ve Elektronik Devreler: Yapay zeka, elektronik devrelerin tasarımını ve çalışma şeklini önemli ölçüde etkileyecek. Yapay zeka algoritmaları, devrelerin daha verimli çalışmasını sağlamak için kullanılacak. Ayrıca, yapay zeka destekli cihazlar, elektronik devrelerdeki arızaları önceden tahmin edebilecek ve kendini onarabilecek.

Elektronik Devre Tasarımında Kullanılan Yazılımlar ve Araçlar
Elektronik devre tasarımında kullanılan yazılımlar ve araçlar, tasarım sürecinin hızını artırmak ve hataları en aza indirmek için büyük bir öneme sahiptir. Bu yazılımlar, devrelerin sanal ortamda tasarlanmasını ve test edilmesini mümkün kılar. İşte bu yazılımlardan bazıları:

1. CAD (Computer-Aided Design) Yazılımları: CAD yazılımları, elektronik devrelerin tasarlanmasında kullanılan temel araçlardır. Bu yazılımlar, mühendislerin devre şemalarını çizmesini, bileşenleri yerleştirmesini ve devreyi simüle etmesini sağlar. En popüler CAD yazılımlarından bazıları şunlardır: Altium Designer, Eagle, KiCad ve OrCAD.
2. SPICE (Simulation Program with Integrated Circuit Emphasis): SPICE, devrelerin elektriksel özelliklerini simüle eden bir yazılımdır. Bu yazılım, tasarımdaki bileşenlerin ve bağlantıların nasıl çalışacağını simüle eder, böylece mühendisler devreyi gerçek dünyada inşa etmeden önce olası hataları tespit edebilirler.
3. PCB Tasarım Yazılımları: PCB tasarımı, elektronik devrelerin fiziksel olarak yerleştirileceği baskı devre kartlarının (PCB) tasarlanmasını içerir. PCB tasarım yazılımları, bileşenlerin yerleşimini ve bağlantılarını belirler. PCB tasarımı, devrelerin düzgün çalışması için kritik öneme sahiptir.
4. Verilog ve VHDL (Hardware Description Languages): Verilog ve VHDL, dijital devrelerin tasarımında kullanılan donanım tanımlama dilleridir. Bu diller, dijital devrelerin davranışlarını tanımlamak ve simüle etmek için kullanılır. Verilog ve VHDL, özellikle FPGA (Field-Programmable Gate Array) ve ASIC (Application-Specific Integrated Circuit) tasarımlarında yaygın olarak kullanılır.

Elektronik Devrelerin Eğitim ve Öğretimi
Elektronik devrelerin anlaşılması, mühendislik ve teknoloji alanlarında önemli bir beceri gerektirir. Elektronik devre eğitimi, genellikle üniversitelerde, teknik okullarda ve çevrimiçi platformlarda sunulmaktadır. Bu eğitimler, öğrencilere devre tasarımı, bileşenlerin işlevi, devre analizi ve hata ayıklama gibi konuları öğretir.

1. Laboratuvar Çalışmaları ve Pratik Deneyler: Elektronik devrelerin teorik bilgisi kadar, pratik uygulamalar da büyük bir önem taşır. Öğrenciler, laboratuvar ortamında devreleri kurarak ve test ederek, tasarımın nasıl işlediğini deneyimleyebilirler. Bu pratik deneyler, öğrencilerin teorik bilgilerini pekiştirmelerine yardımcı olur.
2. Çevrimiçi Kaynaklar ve Topluluklar: Çevrimiçi eğitim platformları ve topluluklar, elektronik devrelerin öğrenilmesinde büyük bir rol oynamaktadır. Bu platformlar, kullanıcıların çeşitli devre projelerini incelemelerine, sorular sormalarına ve deneyimlerini paylaşmalarına olanak tanır. Popüler çevrimiçi kaynaklar arasında:
   • Coursera
   • edX
   • Udemy
   • YouTube elektronik devre kanalları
   • StackExchange Elektronik

Elektronik Devrelerde Güvenlik ve Koruma
Elektronik devrelerin tasarımında güvenlik, çok önemli bir konudur. Devrelerde meydana gelen kısa devreler, aşırı akım veya yüksek voltaj, bileşenlere zarar verebilir ve yangın gibi ciddi güvenlik risklerine yol açabilir. Elektronik devrelerde güvenlik sağlamak için şu önlemler alınabilir:
• Sigorta ve Koruma Devreleri: Sigorta, aşırı akım durumunda devreyi korur ve bileşenlerin zarar görmesini engeller. Ayrıca, aşırı gerilim ve sıcaklık gibi durumları algılayan koruma devreleri de kullanılarak, devrelerin güvenliği sağlanabilir.
• Doğru Topraklama: Elektronik devrelerin doğru şekilde topraklanması, elektriksel güvenliği sağlar ve cihazların düzgün çalışmasını garanti eder. Topraklama, devredeki fazla enerjinin güvenli bir şekilde yere iletilmesini sağlar.
• Aşırı Isınma Koruması: Elektronik devrelerin aşırı ısınması, bileşenlerin bozulmasına neden olabilir. Bu nedenle, devrelerde ısıyı dağıtacak ısıl tasarımlar ve soğutma çözümleri kullanılır.
