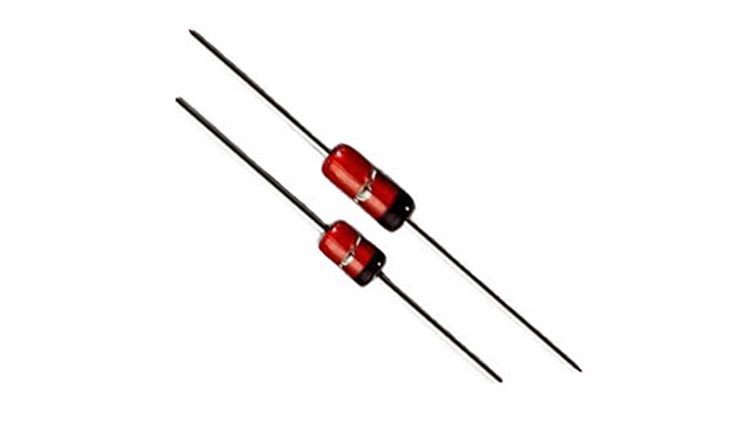

Zener Diyot Nedir?

Zener diyot, belirli bir gerilim seviyesinde elektrik akımını ters yönde iletebilen özel bir yarı iletken elemandır. Standart diyotların aksine, ters polarma geriliminde hasar görmeden çalışabilir ve bu özelliği sayesinde özellikle voltaj regülasyonu ve sabitleme uygulamalarında kullanılır. Elektronik devrelerde önemli bir yere sahip olan Zener diyotlar, sabit bir referans gerilimi sağlama yeteneği ile öne çıkar.

Zener Diyotun Çalışma Prensibi
Zener diyotlar, ters polarma modunda çalışmak üzere tasarlanmıştır. Normal diyotlarda ters gerilim uygulandığında akım geçmez ve belirli bir sınırı aşan voltajlarda diyot bozulur. Ancak Zener diyotlar, ters gerilimde belirli bir gerilim seviyesine ulaşıldığında “Zener kırılma” adı verilen bir olayla akım geçirmeye başlar.

Zener Kırılma Nedir?
Kırılma Gerilimi: Zener diyotun ters yönde iletime geçtiği voltaj seviyesine Zener gerilimi denir.
Elektriksel Olay: Zener gerilimine ulaşıldığında, yarı iletken malzeme içerisindeki yoğun elektrik alan, elektronların bağlarını kırar ve akım geçişine olanak tanır.
Hasarsız Çalışma: Bu işlem sırasında diyot zarar görmez ve sabit bir gerilim sağlar.
Zener Diyotların Özellikleri

SSPD-1 Projesi Nedir?

×

1. Zener Gerilimi (Vₓ):
   Zener diyotun ters yönde çalışmaya başladığı gerilim seviyesidir. Genellikle 1.8V ile 200V arasında değişen değerlerde üretilir.
2. Güç Tüketimi:
   Zener diyotun dayanabileceği maksimum güç, genellikle watt (W) cinsinden ifade edilir. Örneğin, düşük güçlü uygulamalarda 0.5W Zener diyotlar kullanılırken, yüksek güçlü uygulamalarda 5W veya daha yüksek değerlerde diyotlar tercih edilir.
3. Tolerans:
   Zener diyotların gerçek Zener gerilimi, nominal değerine göre ±%1 ile ±%5 arasında değişebilir.
4. Çalışma Sıcaklığı:
   Zener diyotlar geniş bir sıcaklık aralığında çalışabilir. Ancak yüksek sıcaklıklar, Zener gerilimini etkileyebilir ve bu nedenle sıcaklık katsayısı dikkate alınmalıdır.

Zener Diyotların Yapısı
Zener diyotlar, standart diyotlara benzer bir yapıya sahiptir. Ancak üretim sırasında kullanılan özel doping teknikleri, diyotun ters yönde belirli bir gerilimde iletime geçmesini sağlar.

PN Kavşağı:
P-tipi Yarı İletken: Pozitif yük taşıyıcıları (delikler) içerir.
N-tipi Yarı İletken: Negatif yük taşıyıcıları (elektronlar) içerir. Bu iki bölge arasındaki potansiyel bariyer, Zener diyotun ters gerilimde çalışmasını mümkün kılar.
Zener Diyotların Çeşitleri

1. Düşük Güçlü Zener Diyotlar:
   Küçük devrelerde ve düşük akım gereksinimlerinde kullanılır.
   Örneğin, mikroişlemci devrelerinde referans voltajı sağlamak için idealdir.
2. Yüksek Güçlü Zener Diyotlar:
   Güç kaynakları gibi yüksek akım gereksinimleri olan uygulamalarda kullanılır.
   Daha büyük fiziksel boyutlara sahiptir ve ısı yayılımı için soğutucular ile birlikte kullanılabilir.
3. Hassas Toleranslı Zener Diyotlar:
   ±%1 gibi düşük tolerans seviyelerine sahiptir.
   Hassas referans voltaj gereksinimlerinde tercih edilir.
   Zener Diyotların Kullanım Alanları
4. Voltaj Regülasyonu:
   Zener diyotlar, sabit bir çıkış voltajı sağlamak için kullanılır. Özellikle güç kaynaklarında, giriş voltajındaki dalgalanmaları düzeltmek için idealdir.
5. Referans Gerilimi:
   Elektronik devrelerde, diğer bileşenler için sabit bir referans voltajı sağlamak amacıyla kullanılır.
6. Aşırı Gerilim Koruması:
   Zener diyotlar, elektronik devreleri aşırı voltajlara karşı korumak için kullanılabilir. Belirli bir gerilim seviyesini aşan voltajlar, Zener diyot tarafından emilir.
7. Sinyal Kırpma:
   Analog sinyallerde, belirli bir voltaj seviyesinin üzerine çıkan sinyalleri sınırlamak için kullanılır.
8. Ters Akım Koruması:
   Zener diyotlar, devrelerde ters akımı engelleyerek bileşenlerin zarar görmesini önler.

Zener Diyotların Devrelerde Kullanımı
Zener diyotların devrede kullanımı genellikle bir direnç ile birlikte olur. Bu direnç, akım sınırlayıcı bir görev üstlenir ve Zener diyotun güvenli bir şekilde çalışmasını sağlar.

Basit Bir Voltaj Regülatör Devresi:
Bileşenler:

Zener diyot
Seri direnç
Yük
Çalışma Prensibi:

Giriş voltajı, seri direnç üzerinden Zener diyota uygulanır.
Zener diyot, Zener gerilimine ulaştığında iletime geçer ve çıkışta sabit bir voltaj sağlar.
Örnek Hesaplama:
Zener diyotun Zener gerilimi: 5V
Giriş voltajı: 12V
Yük: 100Ω

Zener Diyotların Avantajları ve Dezavantajları
Avantajlar:
Sabit bir gerilim sağlayabilir.
Çeşitli voltaj değerlerinde mevcuttur.
Küçük boyutlu ve düşük maliyetlidir.
Geniş bir sıcaklık aralığında çalışabilir.
Dezavantajlar:
Yüksek akım durumlarında ek soğutma gerekebilir.
Belirli bir tolerans aralığına sahiptir.
Güç tüketimi, yüksek yük akımlarında artar.
Zener Diyotlarla İlgili İnovasyonlar ve Geleceği
Elektronik teknolojisinin gelişimi, Zener diyotların daha verimli ve hassas hale gelmesini sağlamıştır. Günümüzde, mikroelektronik cihazlarda kullanılan Zener diyotlar, kompakt boyutları ve yüksek doğrulukları ile dikkat çekmektedir.

Gelecekteki Gelişmeler:
Daha Yüksek Güç Kapasiteleri:

Yüksek güçlü uygulamalar için daha dayanıklı Zener diyotlar geliştirilmektedir.
Hassasiyet Artışı:

Daha düşük tolerans seviyelerine sahip Zener diyotlar, hassas ölçüm ve kontrol sistemlerinde kullanılabilir.
Yeni Malzeme Kullanımı:

Gallium nitride (GaN) gibi malzemelerle üretilen Zener diyotlar, yüksek sıcaklıklarda daha iyi performans sunabilir.

1. DC-DC Dönüştürücüler
   Zener diyotlar, DC-DC dönüştürücü devrelerinde sabit bir referans voltajı sağlamak için kullanılır. Özellikle güç kaynağı tasarımında, çıkış voltajını sabitlemek için yaygın olarak tercih edilir.

Nasıl Çalışır?
Giriş voltajı, Zener diyotun Zener gerilimini aşan bir değerde olduğunda, diyot devreye girer ve çıkışta sabit bir voltaj sağlar.
Seri direnç, Zener diyotun üzerindeki akımı sınırlayarak güvenli bir çalışma sağlar.

2. Dalga Şekli Şekillendirme
   Analog sinyal işleme devrelerinde, sinyallerin voltaj seviyesini sınırlandırmak veya şekillendirmek için Zener diyotlar kullanılır.

Örnek:
Ses sinyallerini işlemede veya radyo frekansı uygulamalarında, belirli bir voltaj seviyesini aşan sinyalleri kesmek (clip) için Zener diyot devreleri kullanılır.

3. Transistör Koruma
   BJT veya MOSFET gibi transistörlerin aşırı voltajlara karşı korunmasında Zener diyotlar etkilidir. Özellikle anahtarlama devrelerinde, yükten kaynaklanan ani voltaj sıçramalarını absorbe ederek transistörün zarar görmesini önler.

Kullanım:
Zener diyot, transistörün gerilim sınırına uygun bir Zener gerilimi ile devreye eklenir. Bu sayede ani voltaj artışları, Zener diyot tarafından emilir.

4. Akü Şarj Devreleri
   Akü şarj devrelerinde, şarj voltajını sınırlamak için Zener diyotlar kullanılır. Şarj esnasında akünün zarar görmemesi için, voltaj belirli bir seviyede tutulur.

Örnek:
12V’luk bir akü için, Zener diyot 13.8V gibi bir gerilimde devreye girebilir ve bu voltajın üzerine çıkılmasını engelleyebilir.
Zener Diyotlarla İlgili Deneyimsel İpuçları

1. Doğru Seri Direnç Seçimi
   Seri direnç, Zener diyotun güvenli çalışması için kritik öneme sahiptir.
2. Yük Akımı Dikkate Alınmalı
   Zener diyotun sabit bir voltaj sağlayabilmesi için yük akımı, Zener akımını aşmamalıdır. Yük akımı arttıkça, seri direnç değeri yeniden ayarlanmalıdır.
3. Isı Yönetimi
   Yüksek güçlü uygulamalarda, Zener diyotun üzerindeki güç kaybı ısıya dönüşür. Bu nedenle, yüksek güç Zener diyotlarda soğutucu kullanımı gerekebilir.
4. Polariteye Dikkat Edin
   Zener diyot ters polarma modunda çalışır. Bu nedenle, diyotun doğru şekilde yerleştirildiğinden emin olunmalıdır.

Zener Diyotların Alternatifleri
Bazı uygulamalarda, Zener diyot yerine alternatif elemanlar kullanılabilir. İşte bu alternatifler:

1. LDO Regülatörler (Düşük Düşüşlü Regülatörler)
   Zener diyot yerine, hassas voltaj regülasyonu gereken yerlerde LDO regülatörler kullanılabilir. Daha yüksek doğruluk ve düşük ripple seviyeleri sunarlar.
2. TVS Diyotlar
   Aşırı voltaj koruması gereken durumlarda, Zener diyota alternatif olarak TVS (Transient Voltage Suppressor) diyotlar kullanılabilir. Daha yüksek akımları ve kısa süreli voltaj darbelerini absorbe edebilirler.
3. Referans Voltaj Çipleri
   Özellikle hassas referans voltajı gereken uygulamalarda, Zener diyot yerine referans voltaj IC’leri tercih edilir. Bu çipler, sıcaklık dalgalanmalarından daha az etkilenir.
   Zener Diyotlarla İlgili Sıkça Sorulan Sorular
   Zener diyot neden ters polaritede çalışır?
   Zener diyot, ters polaritede çalışacak şekilde tasarlanmıştır çünkü Zener kırılma mekanizması sadece ters polarma modunda gerçekleşir. Bu özellik, sabit bir gerilim sağlamak için kullanılır.

Zener diyot neden ısınır?
Zener diyotun üzerindeki güç kaybı, genellikle ısıya dönüşür. Özellikle yüksek akım geçtiğinde veya yüksek gerilim uygulandığında, ısınma artar. Bu durumda, soğutma gerekebilir.

Zener diyotun bozulduğunu nasıl anlarım?
Zener diyot, çalışma geriliminde sabit bir voltaj sağlamıyorsa veya ters polaritede akım geçirmiyorsa, bozulmuş olabilir.

Zener diyotlar, elektronik devrelerde sabit voltaj sağlama, aşırı voltaj koruması ve sinyal işleme gibi önemli görevlerde kullanılır. Hem basit hem de karmaşık devrelerde geniş bir kullanım alanına sahip olan Zener diyotlar, düşük maliyetli ve güvenilir çözümler sunar. Uygun tasarım, doğru bileşen seçimi ve dikkatli uygulama ile bu yarı iletken elemanlardan en iyi şekilde faydalanabilirsiniz. Elektronik dünyasında Zener diyotların sunduğu bu esneklik ve işlevsellik, onları vazgeçilmez bir bileşen haline getirir.

Yazar: Bekir BULUT
